| No | Nombre del producto | Modelo de producto | Unidad | Cantidad | Observación |
|---|---|---|---|---|---|

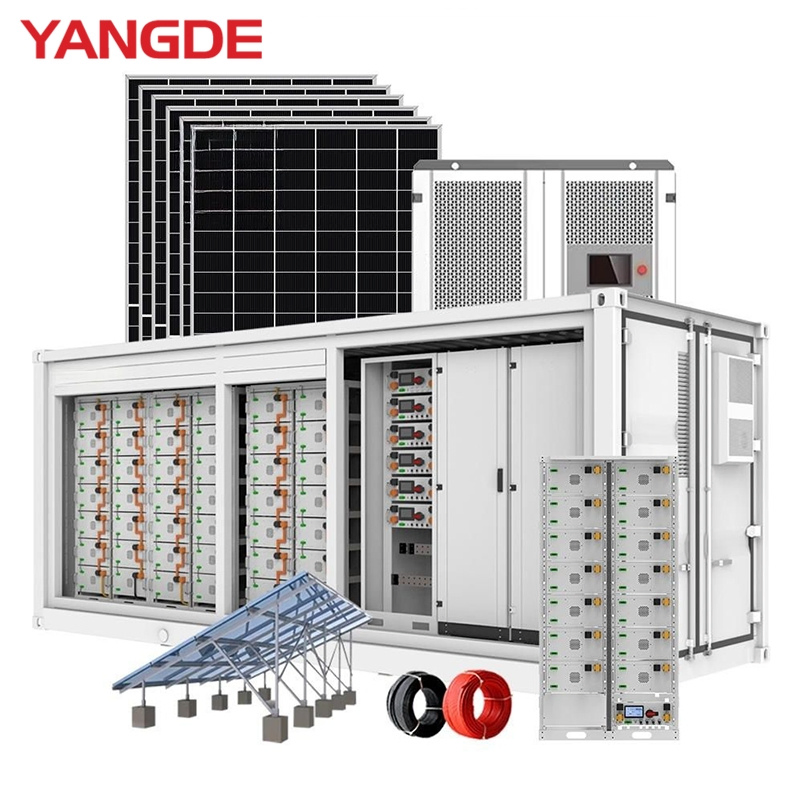

| 1 | Sistema de batería | 1MWH | - | - | - |
| 1.1 | Módulo de batería | 1 P 16 S | pc | 70 | BMU: elección de la parte B. Línea de cobro: elección de la parte B. |
| 1.2 | Depósito de alta presión | Estándar | pc | 5 | BCU: elección de la parte B. Grupo de cables de control principal: elección de la parte B. |
| 1.3 | Bastidor de baterías | 2 columnas 8 capas | pc | 5 | La elección de la parte B. |
| 1.4 | Controlar el cuadro de confluencia | 800*600*1800 | establecer | 1 | BAU y Display/UPS /DC disyuntor/Fuente de alimentación de conmutación |
| 1.5 | Cable primario | Personalizado | lote | 1 | - |
| 1.6 | Cable secundario | Personalizado | lote | 1 | - |
| 2 | Accesorio eléctrico | - | - | - | - |
| 2.1 | PC | 500KW | establecer | 1 | opcional/personalizado /proporcionado por el cliente |
| 3 | Sistema de lucha contra incendios | Protección contra incendios heptafluoropropano/Perfluorhexona | establecer | 1 | - |

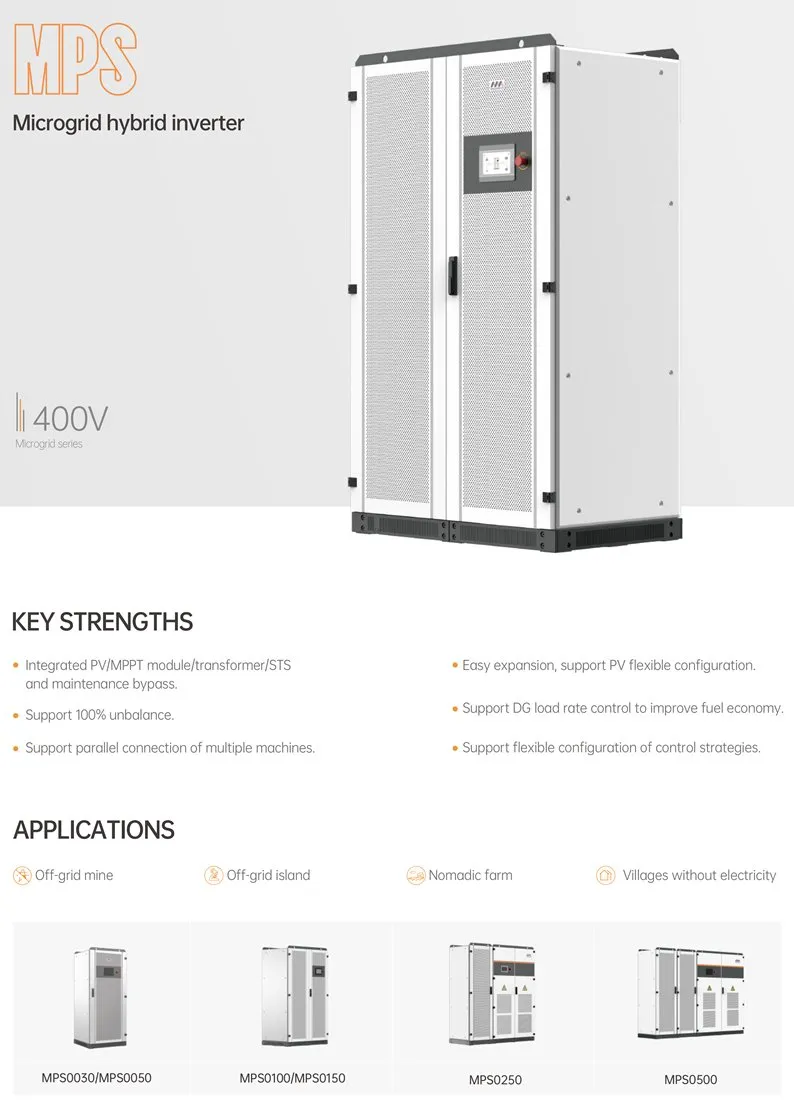

| Parámetro | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
|---|---|---|---|---|---|---|
| CA (en red) | ||||||
| Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
| Potencia de salida de la velocidad (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
| Tensión nominal (V) | 400 | |||||
| Rango de tensión (V) | 320~460 | |||||
| Corriente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
| Frecuencia nominal (Hz) | 50/60 | |||||
| Rango de frecuencia (Hz) | 45~55/55~65 | |||||
| THDi | <3% | |||||
| Factor de potencia | 1lagging-1leading (ajustable) | |||||
| Tipo de rejilla | 3W+N+PE | |||||
| CA (fuera de la red) | ||||||
| Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
| Potencia nominal (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
| Tensión nominal (V) | 400 | |||||
| Corriente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
| THDu | ≤1% lineal; o <5% no lineal | |||||
| Frecuencia nominal (Hz) | 50/60 | |||||
| Capacidad de sobrecarga | 110% a largo plazo, 120% 1min | |||||
| Entrada PV | ||||||
| Máx. Tensión de entrada PV (V) | 1.000 | |||||
| Máx. Potencia PV (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
| Cantidad del módulo MPPT | 1/2 | 1/2 | 2/3/4 | 2/3/4 | 5/6 | 10/11/12 |
| Rango de tensión MPPT (V) | 250-850 | |||||
| Batería | ||||||
| Rango de tensión de la batería (V) | 250 a 850 | 320~850 | 420~850 | 420~850 | 420~850 | 500 a 850 |
| Potencia de carga máx. (KW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
| Datos generales | ||||||
| Dimensiones (WDH) (mm) | 800*800*1900 | 800*800*1900 | 1200*800*2050 | 1200*800*2050 | (600*720*2.050)*1+ 1.200*800*2.050 |
(600*720*2.050)*2+ 1.600*1.050*2.050 |
| Peso (kg) | 620/650 | 720/750 | 1.120/1.150/1.180 | 1.250/1.280/1.310 | 1.980/2.010 | 3.265/3.295/3.325 |
| Temperatura de funcionamiento (ºC) | -30 ~ 55 | |||||
| Humedad relativa | 0~95% sin condensación | |||||
| Protección contra entrada | IP20 | |||||
| Emisión de ruido (dB) | <70 | |||||
| Altitud de funcionamiento | <5.000m (>3.000 disminución de potencia) | |||||
| Refrigeración | Refrigeración por aire | |||||
| Pantalla y comunicación | ||||||
| Pantalla | Pantalla táctil LCD | |||||
| Comunicación BMS | RS485, CAN | |||||
| Comunicación EMS | RS485, TCP/IP | |||||
| Certificados | EN 62477-1, EN 61000-6-2/-6-4, IEC61727, IEC62116, IEC61683, NRS 097-2-1:2017, ASGC, AS/NZS 4417,1, CEI 0-21, CEI 0-16, G99 EN 50549-1, VDE 4105 | |||||

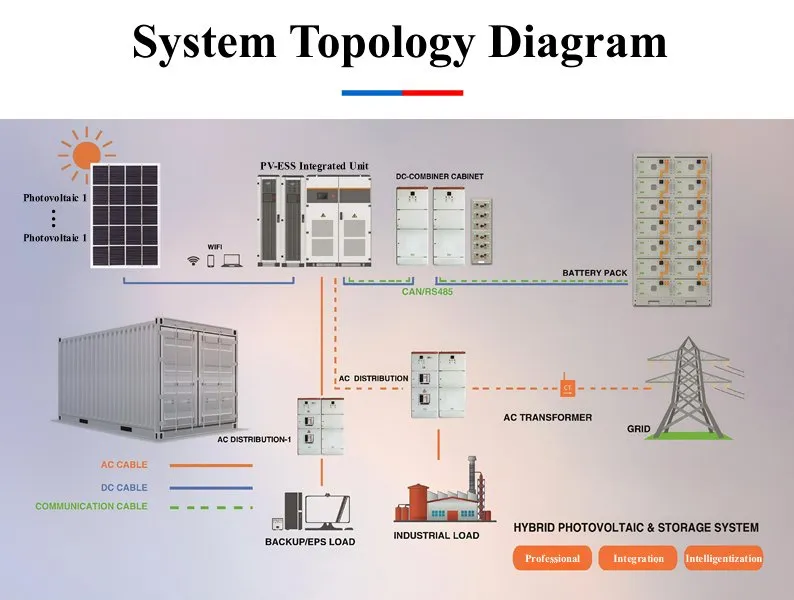

Ofrecemos soluciones completas para plantas de energía fotovoltaica y sistemas de almacenamiento de energía, que abarcan módulos solares fotovoltaicos, baterías de almacenamiento, sistemas de conversión de energía (PCS), sistemas de gestión de baterías (BMS), sistemas de gestión de energía (EMS) y todo el equipo eléctrico relacionado. Diseñamos y suministramos prácticamente todos los componentes principales nosotros mismos, eliminando la complejidad de coordinar múltiples proveedores.
No solo somos un integrador de sistemas profesional para soluciones de PV y almacenamiento, sino que también fabricamos la mayoría de los componentes principales en la empresa. Esto significa que nuestros clientes disfrutan tanto de un servicio integral a nivel de sistema como de las ventajas de coste y garantía de calidad que se obtienen de trabajar directamente con la fábrica original.
Desde baterías, BMS y PCS hasta estructuras de montaje y armarios de distribución, insistimos en la producción interna de componentes principales. Esta integración vertical nos permite controlar la consistencia y fiabilidad del producto desde el origen, mientras que pasa optimizaciones de costes directamente a nuestros clientes.
Desde 2012, hemos acumulado una amplia experiencia en electrónica de potencia, ingeniería de baterías e integración de sistemas. Contamos con experiencia probada y una gran cartera de proyectos del mundo real en áreas centrales como la administración térmica de baterías, estrategias de protección de sistemas y algoritmos de programación de energía.
Nuestro equipo de I+D, compuesto por más de 60 ingenieros, colabora estrechamente con socios tecnológicos y universidades líderes, avanzando continuamente en tecnologías clave en sistemas de almacenamiento de energía, inversores fotovoltaicos y control inteligente. Tenemos más de 20 patentes nacionales y operamos bajo nuestra propia marca.

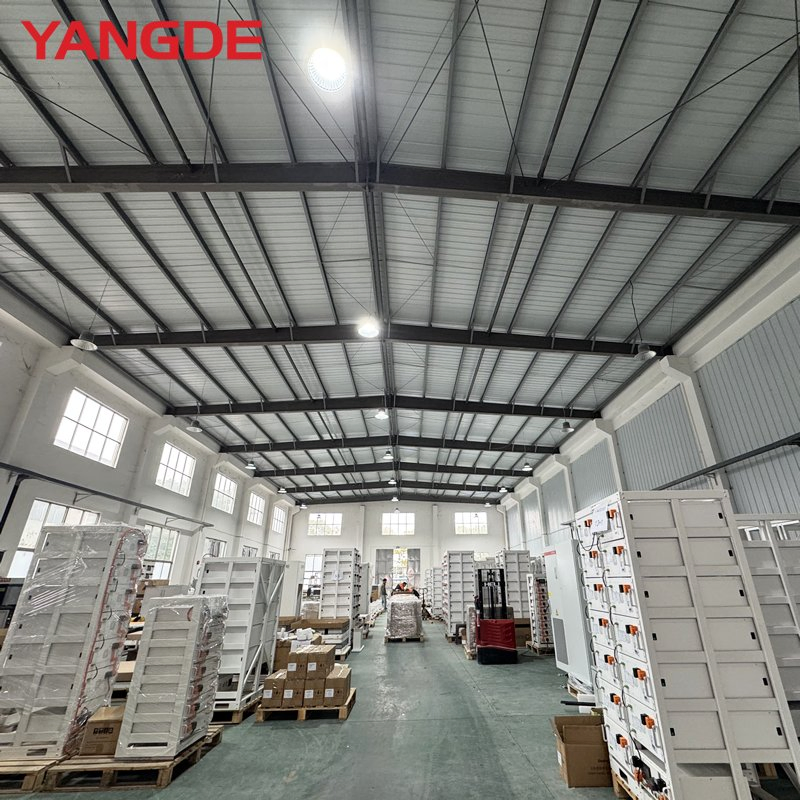

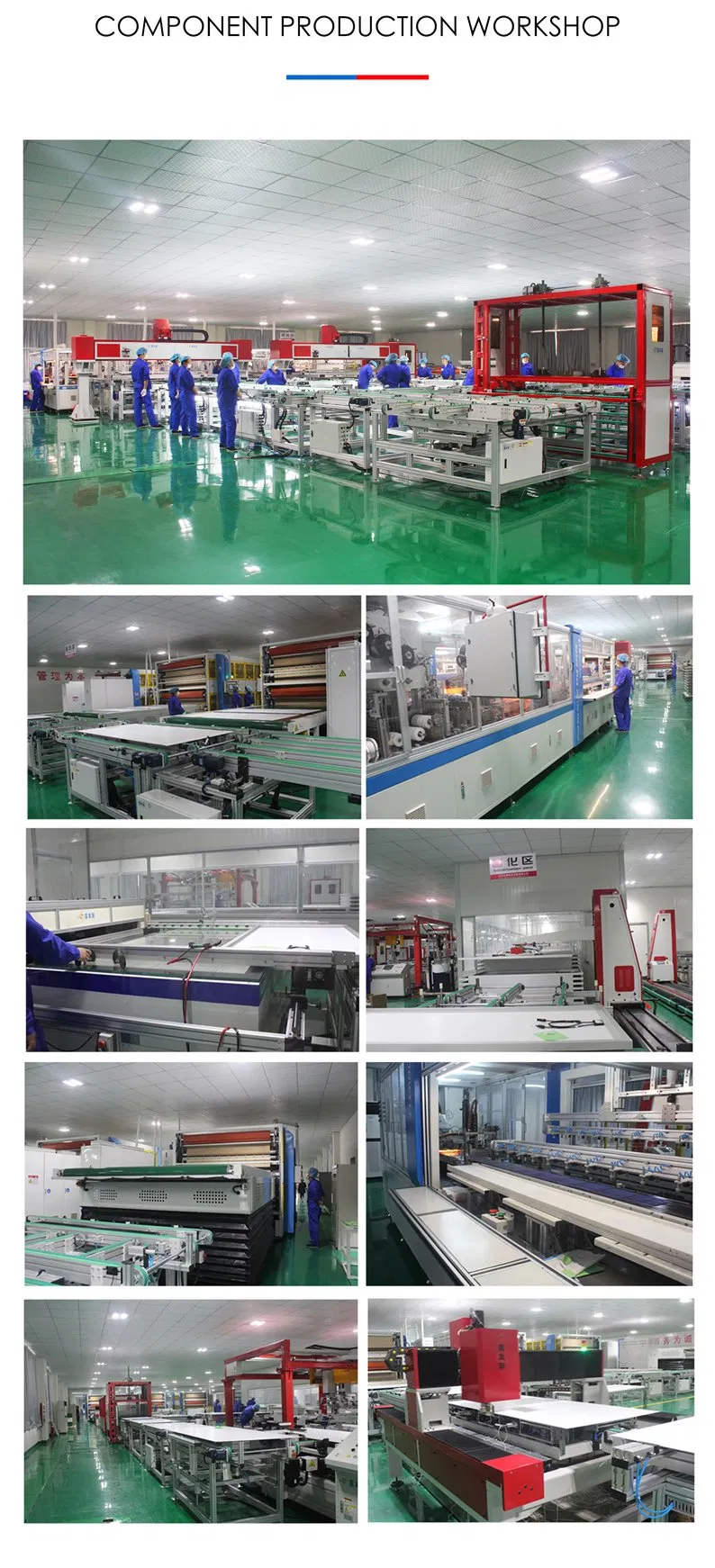

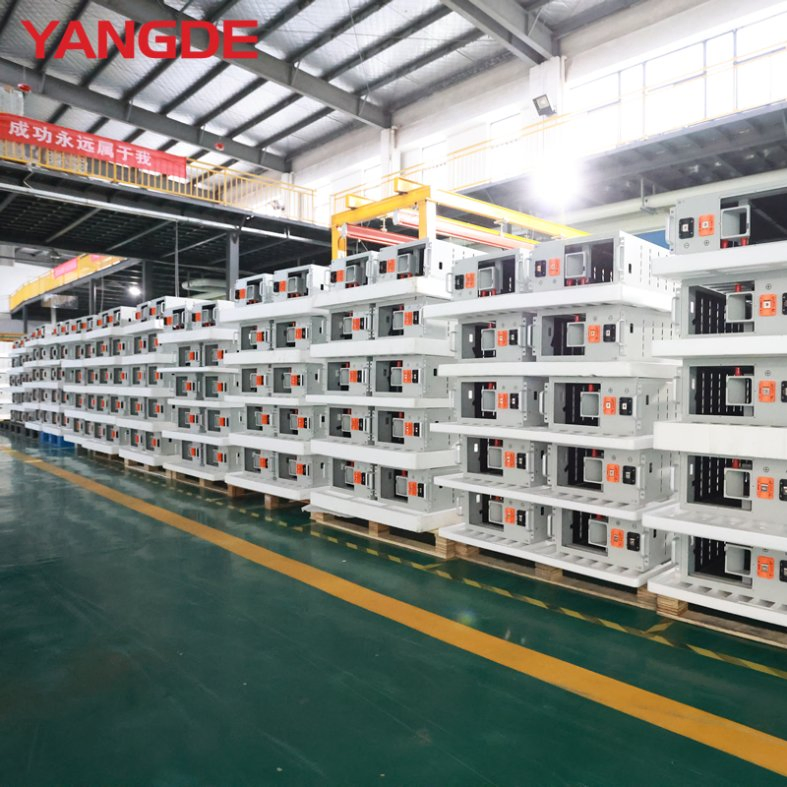

Nuestras instalaciones de 6.000 m² cuentan con un equipo de 400 personas. Estamos equipados con líneas de montaje de baterías, bancos de pruebas PCS, sistemas de pruebas de envejecimiento, comprobadores de carga/descarga y comprobadores de tensión de resistencia de aislamiento. Cada paso se realiza y se prueba rigurosamente de forma interna.
Al fabricar componentes básicos internamente y optimizar los costes generales mediante la integración a nivel de escala y sistema, ofrecemos precios competitivos sin comprometer la calidad. Como fabricante original, vendemos directamente a clientes sin marcas de intermediarios, reduciendo el coste total de propiedad (TCO).
Se garantiza que los módulos fotovoltaicos, baterías de almacenamiento y sistemas de almacenamiento de energía estarán libres de defectos en materiales y mano de obra durante un período de dos (2) años a partir de la fecha de compra. Proporcionamos políticas claras de reparación o reemplazo. Para las baterías, también podemos ofrecer términos de garantía adicionales basados en la vida útil del ciclo.
En base a la demanda de electricidad real de cada cliente, las condiciones de irradiación solar y el escenario de aplicación, proporcionamos diseños de sistemas de almacenamiento fotovoltaico personalizados. Desde la planificación de la capacidad, la selección de equipos, hasta la integración de sistemas, cada paso es manejado por nuestro equipo de ingeniería profesional.
Proporcionamos instrucciones detalladas de instalación, diagramas de cableado eléctrico y vídeos de puesta en marcha. Para proyectos de almacenamiento a escala comercial e industrial y de servicios públicos, nuestro equipo técnico puede proporcionar orientación de instalación in situ, puesta en marcha del sistema y soporte de conexión a la red de forma gratuita.
En base al importe de la transacción, proporcionamos de forma gratuita entre el 0,5% y el 1% de las piezas de repuesto clave (incluidos módulos de batería, placas BMS, módulos PCS, unidades de control, etc.). Esto ayuda a los clientes a establecer un inventario inicial de piezas de repuesto de manera eficiente.
Proporcionamos servicios de reparación y soporte técnico de por vida para nuestros sistemas de almacenamiento PV. Cualquier pregunta o problema que planteen los clientes se responde en un plazo de 24 horas laborables. Además, podemos proporcionar supervisión remota y asistencia de mantenimiento a través de un sistema EMS compatible.
Contamos con capacidades internas completas, desde el empaquetado de baterías, el desarrollo de BMS, el diseño PCS, hasta la integración completa del sistema. Proporcionamos servicios ODM y OEM para productos de almacenamiento PV, ayudando a los clientes a crear soluciones construidas desde cero.
Aunque nuestros sistemas de almacenamiento fotovoltaico están diseñados para ofrecer una alta fiabilidad, se recomienda el siguiente mantenimiento rutinario:
